3G三螺杆泵特点

适用介质及适用范围

型号说明

材料代码

参数表

性能曲线图

配件表

●特点： features:
   3G三螺杆泵(螺杆输油泵)包括3G 通用型，3GC船用型及特殊型。3G三螺杆泵是转子式容积泵，由于主动螺杆与从动螺杆上螺旋槽相互啮合及它们与衬套三孔内表面的配合，得以在泵的进出口之间 形成数级动密封腔室,这些动密封腔室将不断把液体由泵进口轴向移动到泵出口，并使所输 液体逐级升压，从而形成一个连续、平稳、轴向移动的压力液体。
    3g three-screw pump (screw oil transfer pump) including 3 g universal, 3 gc Marine type and the special type. 3 g three screw pump is a positive displacement pump rotor type, due to the active screw and driven screw on spiral mesh with each other and they and bushing three hole surface to cooperate, can be in the import and export of pump formed between number level dynamic seal chamber, the dynamic seal chamber will continue to bring the liquid by the pump inlet axial movement to pump discharge, and make the liquid lose step by step booster, thus forming a continuous, stable and axial movement of pressure liquid.

● 3G三螺杆泵(螺杆输油泵)适用介质及性能范围 ：3 g three-screw pump (screw oil transfer pump) suitable medium and performance range:
   3G三螺杆泵所输液体为各种不含固体 颗粒，无腐蚀性油 类及类似油的润滑性液体，所输液体粘度为1.2~100°E（3.0~760cst），高粘度液体亦可通过加温降粘后输送。 流量范围0.2~590m3/h，最高工作压力100bar，最高温度150℃。    3g three screw pump have lost for a variety of liquid not containing solid particles, no corrosive oil class and similar oil lubricity liquid, the liquid viscosity lose 1.2 ~ 100 ° E (3.0 ~ 760 CST), high viscosity fluid can also through the heating viscosity after delivery. Flow range of 0.2 ~ 590 m3 / h, the maximum working pressure 100 bar, the highest temperature 150 ℃.
● 3G三螺杆泵(螺杆输油泵) 结构 : 3g three-screw pump (screw oil transfer pump) suitable medium and performance range:
   1、结构简单：具有多种结构形式，一般小流量0.2~6.5m3/h，泵的泵体和衬套合为一体（统称泵体），轴封为机械密封。
中等流量以上的泵衬套为一单独的零 件固定于泵 体内，大流量泵多制成双吸结构卧式安装，轴封根据输送介质的不同有机械密封和填料密封两种。
   3G船用泵的安装形式有卧式和立式两种，原动机为交、直流船用电动机。
   2、寿命长：3G三螺杆泵的主动螺杆由电动机驱动，主、从杆之间没有机械接触，而由所输压力液体驱使从杆绕轴心线自转，主、从杆之间、螺杆与衬套之间皆有一层油膜保护，因而泵的机械摩擦极小，寿命堪称半永久性。 3g three screw pump have lost for a variety of liquid not containing solid particles, no corrosive oil class and similar oil lubricity liquid, the liquid viscosity lose 1.2 ~ 100 ° E (3.0 ~ 760 CST), high viscosity fluid can also through the heating viscosity after delivery. Flow range of 0.2 ~ 590 m3 / h, the maximum working pressure 100 bar, the highest temperature 150 ℃.

   3、所输液体在3G 三螺杆泵 内作轴向匀速直线运动，故压力脉动小，流量稳定，噪音低，由于转动部件惯性小，则起动力矩和振动很小。
   4、 3G三螺杆泵 具有高吸入能力。
   5、为保证 3G 三螺杆泵 、电机及管路系统的安全，中等流量以上的螺杆泵均带有安全阀，当压力超过安全阀的设定压力时，高压油将回流至泵的进油口。
● 3G三螺杆泵系列说明

系列特征	系列代号	结构形式	适用范围	性能范围
				流量	最高工作压力
滑油系列	3G 3GC	卧式单吸	20~150cst 润滑油类及润滑性液体	0.3-94（m3/h）	60（bar）

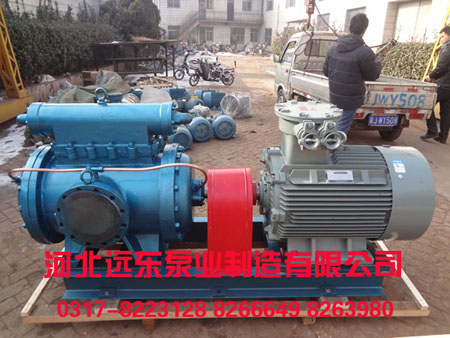

	3GS 3GCS	卧式双吸		80-590	16
	3GCG	立（悬挂）式单吸		10-96	8
	2GCL	立式柱脚型单吸		4--96	8
	3GCLS	立式柱脚型双吸		88-306	8
燃油系列	3Gr 3GCr	卧式单吸	3~365cst 轻重质燃油类	0.3-94	60①
					25②
	3GSr 3GCSr	卧式双吸		80-590	16
高粘油系列	3GN	卧式单吸	365~760cst 高粘度油类	1.0-40	25

● 3G三螺杆泵 材料代码

材料组合代码	泵体	衬套	使用范围
W1	HT200	稀土铜钼球铁	可低压输送润滑性较差，粘度适当的液体，如燃油等。
W2	HT200	ZL109	可低压输送润滑性好，粘度适当的液体，如润滑油等。
W3	QT450-10	ZL109	用于特殊场合（如船用泵）低压输送润滑性较好，粘度适当的液体，如润滑油等。
W4	QT450-10	稀土铜钼球铁	用于特殊场合（如船用泵）低压输送润滑性较差，粘度适当的液体，如燃油等。
W21	HT200	ZCuSn5Pb5Zn5	可在较高压力下输送润滑性较差，粘度较低的液体，如重油、燃油等。
W23	QT450-10	ZCuSn5Pb5Zn5	用于特殊场合（如船用泵） 有较高压力下输送润滑性较差，粘度较低的液体，如重油、燃油等。

● 3G三螺杆泵性能参数表
● 3G三螺杆泵性能曲线图
3GR25*4三螺杆泵转速1450,2900r/min,粘度75cst性能曲线图
3GR25*6三螺杆泵转速1450,2900r/min,粘度75cst性能曲线图
3GR36*4三螺杆泵转速1450,2900r/min,粘度75cst性能曲线图
3GR36*6A三螺杆泵转速1450,2900/min,粘度75cst性能曲线图
3GR42*4A三螺杆泵转速1450,2900/min,粘度75cst性能曲线图
3GR42*6A三螺杆泵转速1450,2900r/min,粘度75cst性能曲线图
3GR50*2三螺杆泵转速1450,2900r/min,粘度75cst性能曲线图
3GR50*4A三螺杆泵转速1450,2900r/min,粘度75cst性能曲线图
3GR70*2三螺杆泵转速960,1450r/min,粘度75cst性能曲线图
3GR85*2三螺杆泵转速970,1450r/min,粘度75cst性能曲线图
●配件表
